0.6/1kV 交聯聚乙烯絕緣阻燃電力電纜
XLPE Insulated Flame-retardant Power Cable |
一、 產品標準Standard
本產品按GB12706-91《額定電壓35kV及以下銅器芯、鋁芯塑料絕緣電力電纜》、GB12666.5-90《電線電纜成束燃燒實驗》、 IEC60754《取自電纜或光纜的材料燃燒時釋放出氣體的試驗方法》和IEC61034《電纜或光纜在特定條件下燃燒的煙密度測定》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
The product is manufactured according to the standard of GB12796-91 and GB12666.5-90 or IEC、BS、DIN and ICEA upon request. 二、 適用范圍Application
本產品適用于工頻額定電壓0.6/1kV及以下配電線路作配送電能之用。
The product is suitable for use in power distribution lines with rated power-frequency voltage up to and including 0.6/1kV.
三、 使用特性Operating characteristics
· 工頻額定電壓U0/U為0.6/1kV。
Rated power-frequency voltage U0/U為0.6/1kV.
· 電纜導體的最高允許工作溫度為90℃。
Max. permissible continuous operating temperature of conductor :90℃.
· 短路時（最長持續時間不超過5S）電纜導體的最高溫度不超過250℃。
Max. Short –circuit temperature of the conductor shall not exceed 250℃.
(5s maximum duration).
· 電纜敷設時環境溫度應不低于0℃。
The ambient temperature under installation should not below 0℃.
· 電纜的阻燃性能符合GB12666.5-90標準A級或C級要求。
The flame retardant performance of cable is in according with A or C grade request of GB12666.5-90.
· 低煙無鹵電纜的無鹵性能符合IEC60754《取自電纜或光纜的材料燃燒時釋放出氣體的試驗方法》電纜燃燒時氣體逸出試驗。
The low smoke and non halo of cable is in according with IEC60754
成品電纜燃燒時絕緣和護套材料的PH值和電導率符合下表的規定。
When end product burning.PH value and conductivity of insulation and sheath material should suit infra – table regulate.
| 燃燒氣體的腐蝕性 Corrosivity of combustion |
單位 Unit |
指標 Index |
| PH 值 PH value |
- |
≥ 4.3 |
| 電導率 Conductivity |
μ .s/mm |
≤ 10 | · 低煙無鹵電纜的低煙性能符合IEC61034《電纜或光纜在特定條件燃燒的煙密度測定》電纜燃燒煙密度試驗。
The low smoke and non halo of cable is in according with IEC61034
成品電纜燃燒時的最小透光率不小于30%。
When end product burning,the minimum light transmittance should not less than 30%.
· 電纜彎曲半徑不小于電纜外徑15倍。
The bending radius of cable should not less than 15 times of the cable diameter. |
| 四、 電纜的型號、名稱和使用范圍 Type Designation &Application of cable. |
 |
| 五、 生產范圍 Production Range of nCable |
 |
*單芯鎧裝電纜僅用于直流系統，若用于交流系統，應采用非磁性材料鎧裝或隔磁措施。
*The single core armored cables are used for D.C Systenm only.As for A.C system,the magnetic isolation should be applied on the steel armor wires or non-magnetically materials should be used. |
六、 電纜結構尺寸及主要技術參數 Construction and Main technical data

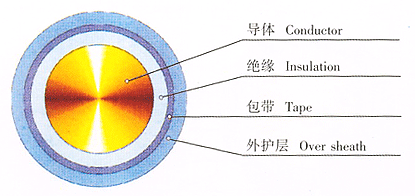

0.6/1KV單芯交聯聚乙烯絕緣阻燃電力電纜
0.6/1kv Signie Core XLPE Insulated Flame – retardant Power Cable |
 |
|
|
|
|
|
|
|
|
|
