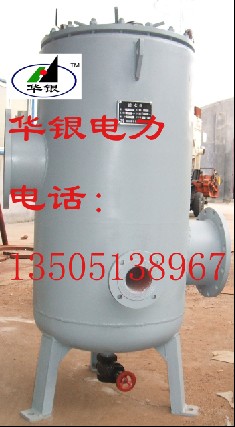

 一、濾水器概述 XLZ/S-XXX型旋排式濾水器，適用于火力發電廠、水力發電站、鋼鐵、冶金、化工等企業過濾供用水管道中的生活垃圾、工業廢棄物、浮草、魚蝦、田螺等雜質。 XLZ/S-XXX型旋排式濾水器，是我公司根據國內生產濾水器在運行中發現的缺點而自行研制的系列產品。它具有通流面積大、過濾精度高、排污效果強、網芯拆換方便等優點。該產品設計為手動、自動兩種運行方式，便于用戶運行時進行切換。根據一些電廠用戶長期運行工況表明，濾水器在線運行實現自動排污保障濾網通流面暢通，使整個用水系統能長期、連續、穩定、可靠地運行。 二、濾水器型號表示 XLZ/S-XXX 1、XL— 旋排式濾水器 2、Z—自動控制方式 3、S—手動操作； 4、XXX—濾水器進出水口通徑。 三、濾水器結構簡介 自動濾水器組成部分有：外殼體、上、下封頭、排污管、進出水口、排污口、放氣口、放水口、減速機傳動機構、電動排污閥、壓差變送器、控制柜等組成。 四、XLZ/S-XXX旋排式濾水器的特點： 1、過濾控制精度高：采用網芯固定密封排污管旋轉的設計方式，避免網芯旋轉產生的“寬松”配合間隙，有效地保證了1mm以下的過濾精度。 2、濾網流通面大：采用波紋式濾網布置方式，從而有效降地在單位空間內提高流通面積。 3、節能效果好：介質流過濾網時因其濾網流通面大而使壓損減小，有效提高給水泵的效率達到節能效果。 4、排污能力強：濾水器排污管道為流線型，垂直通向排污閥，且其排污通道對應一個波節濾網單元排污，比其它濾水器的排污方式差壓要大，因而能形成強有力的清潔水沖洗濾網上的污物，同時排污臂上端增加了漂浮物搜集孔，使排污更流暢。 6、安裝布置方便：濾水器的進、出水管在同一水平線上便于現場安裝布置。 7、減速裝置旋轉靈活：濾水器設計有良好的導向裝置，使濾水器的主軸運行偏心度小、扭矩低、運行平穩降低了減速機構故障率。 8、具有一定的泥沙沉積功能：進水是直接進入濾水器的中心部位，中心部位的上端為濾網，下部封頭為泥沙沉積池，通過底端放水口可隨時進行清理。 五、濾水器的運行方式 自動濾水器的運行方式有壓差控制方式、定時控制方式、遠程命令控制方式、就地手動控制方式。 1、壓差控制方式：濾水器進出水側裝有壓差變送器（或壓差開關），用戶可以根據過濾介質的工況設定濾水器進水側與出水側的壓差高定值（0.02—0.1Mpa）。當壓差值超過設定值時，可編程控制器發出運行指令，電動裝置、電動排污閥動作，濾水器開始程控清洗排污。程控清洗結束后壓差值達到正常時，可編程控制器發出停止指令，電動裝置、電動排污閥關閉。周而復始濾水器實現無人值守自動運行。有關參數設定、數據顯示可以通過文本顯示器實現。 2、定時自動清洗排污：用戶根據過濾介質設置定時清洗排污（如30分鐘、60分鐘、120分鐘，時間可以任意設定），設置清洗排污過程時間（清洗排污過程時間可設定為40秒—120秒或更長任意設定）。當定時器達到設定時間可編程控制器發出運行指令，電動裝置、電動排污閥動作濾水器開始清洗排污。程控清洗結束后可編程控制器發出停止指令，電動裝置、電動排污閥關閉。周而復始濾水器實現無人值守自動運行。 3、遠程命令控制清洗排污：控制柜設有遠程控制接口，操作人員可以在集控室遠程控制濾水器的清洗排污的運行或停止。 4、手動清洗排污：利用操作面板上的操作按鈕人工隨時啟動控制濾水器清洗、排污、關閉等運行。 5、手動機械旋轉清洗排污：完全手動操作清洗排污，利用電動裝置及電動排污閥上的手動操作手柄進行操作。 六、濾水器設備外形圖
1、電動裝置2、傳動軸系3、上法蘭4、網芯5、網芯固定絲6、上蓋法蘭7、排污口8、進水口9、底腳10、放水口11、出水口12、阻水板13、排污管14、外殼體
七、濾水器訂貨須知 1、該產品每種型號都有自動、手動兩種操作方式，訂貨時請說明。 2、該產品有關尺寸可以根據用戶需要單獨設計。 3、訂貨時用戶需要提供進出水管徑、過濾精度、流量、壓力。 4、改造項目用戶需要提供現場原始安裝尺寸，以便產品現場對接。 |
|||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
|
|
