 1、用途、性能：

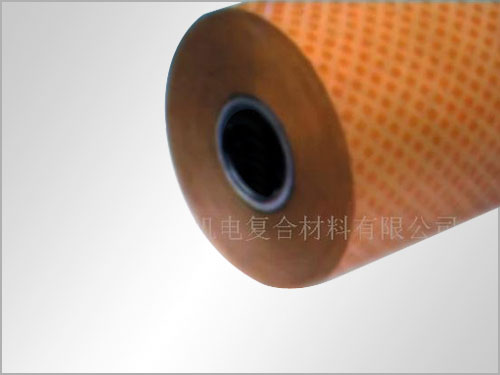

菱格涂膠絕緣紙是將改性特種環氧類絕緣樹脂呈菱格狀涂覆在絕緣紙上，經固化成B階段而成。它被廣泛的應用于油浸或電力變壓器和配電變電器線圈及互感器等匝間和層間絕緣。使用時，涂敷層在線圈干燥過程中達到一定溫度時開始溶化，產生黏附作用。隨著溫度的上升又開始固化，使繞組的相鄰各層可靠地粘合成一個固定繞組單元。環氧樹脂的粘合強度以防止短路時繞組各層的移合，從而保證了絕緣結構的長期的機械和物理性能。由于菱格涂膠絕緣紙的結脂涂層不是全面而是呈菱格狀，涂層在溶化與固化過程中僅產生微量滲透于絕緣紙中，這一特性保證了絕緣材料中氣體的排出和油的浸入，使電量破壞和局部破壞減少到最低值。
2、產品規格：
厚度：0.08~0.25mm
幅寬：625~1600mm
3 、主要性能指標：
|
序號
|
性能
|
單位
|
要求
|
|
1
|
基材厚度及公差
|
mm
|
0.08mm
|
0.13mm
|
0.18mm
|
0.20mm
|
0.25mm
|
|
0.080,0.005
|
0.130,0.007
|
0.180,0.010
|
0.200,0.010
|
0.250,0.010
|
|
2
|
單面膠黏劑厚度
|
|
6~12
|
|
3
|
水分
|
|
4.0~8.0
|
|
4
|
灰分
|
|
≤1.0
|
|
5
|
水抽出植PH值
|
|
6.5~8.5
|
|
6
|
粘結強度
|
|
≥650
|
|
7
|
拉伸長度
|
縱向
|
|
≥60
|
≥110
|
≥160
|
≥180
|
≥230
|
|
橫向
|
|
≥30
|
≥50
|
≥70
|
≥80
|
≥100
|
|
8
|
撕裂強度
|
縱向
|
|
≥450
|
≥900
|
≥1350
|
≥1500
|
≥2000
|
|
橫向
|
|
≥500
|
≥1000
|
≥1500
|
≥1700
|
≥2300
|
|
9
|
擊穿電壓
|
空氣中
|
|
≥0.88
|
≥1.37
|
≥2.00
|
≥2.10
|
≥2.25
|
|
油中
|
|
≥4.40
|
≥7.00
|
≥9.00
|
≥9.80
|
≥11.50
|
|
